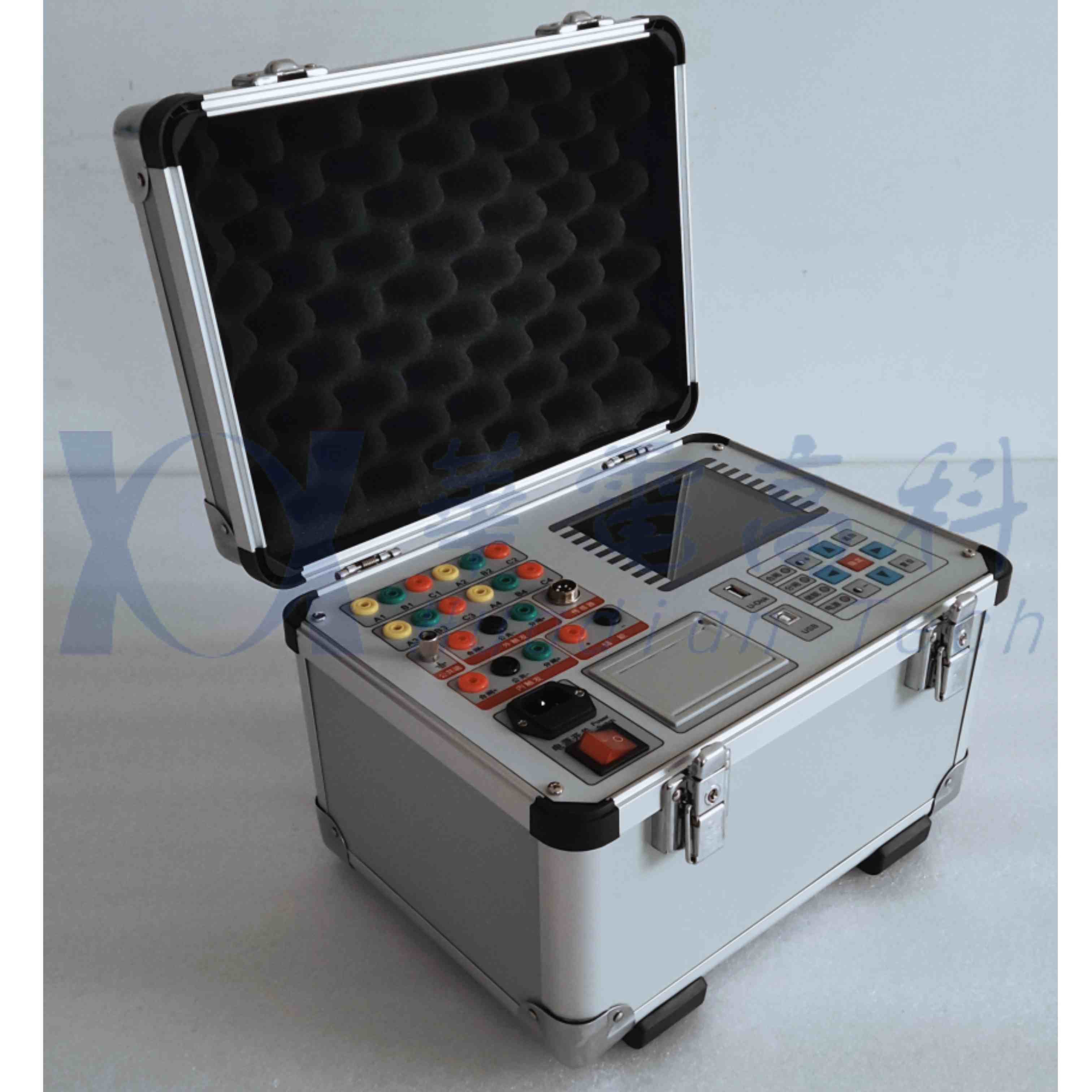

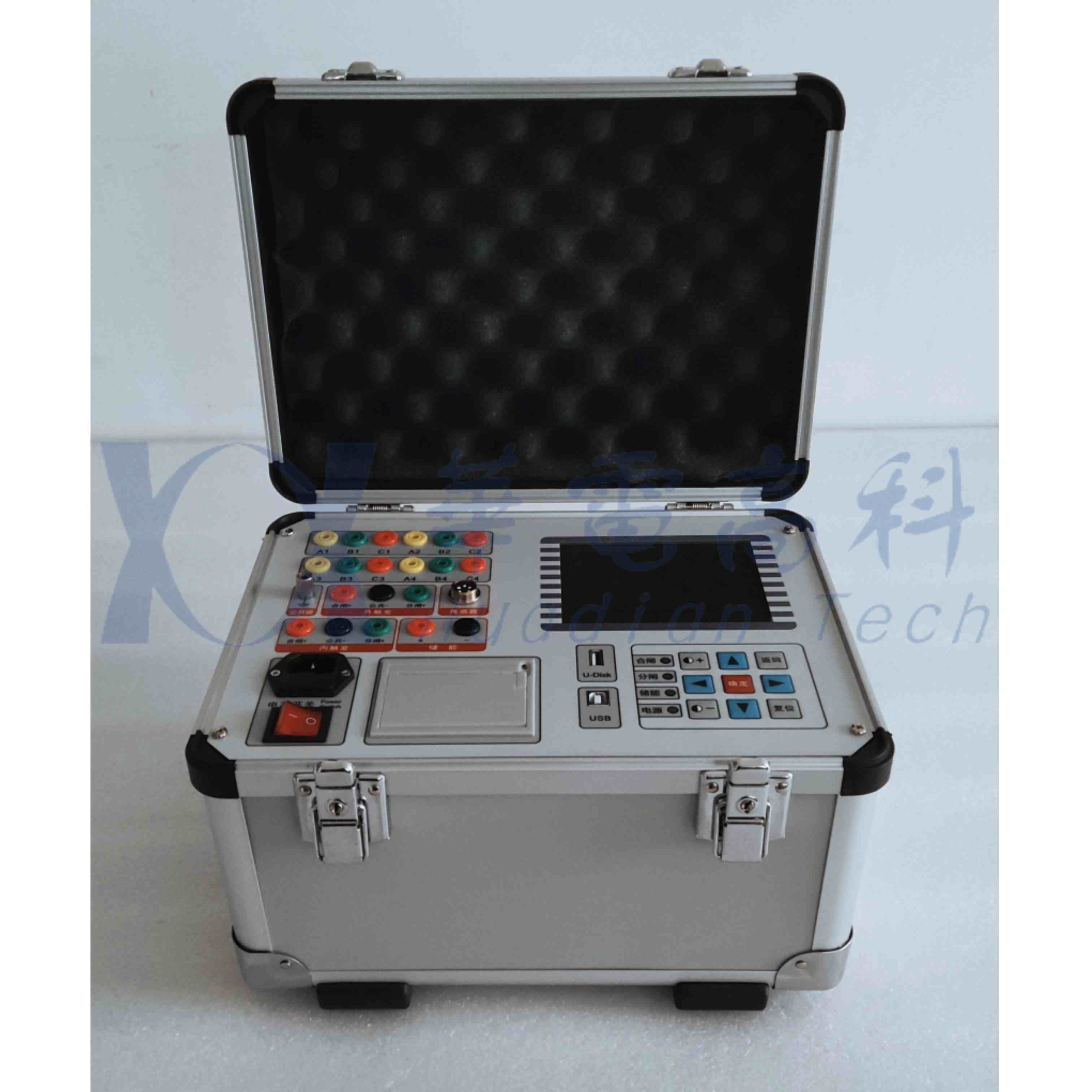

GKC-8001斷路器動作特性分析儀

適用于少油、真空、SF6高壓斷路器動特性綜合測試。也可用于低壓電器，如接觸器、繼電器的分合閘時間、同期性的測量。
參考標準：DL/T 846.3-2004

1.時    間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2.重合閘：每斷口的合－分，分－合，分－合－分過程時間。
3.彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
4.速    度：剛分、剛合速度，時間－行程特性曲線。
5.行    程：總行程，開距，超行程，過沖行程，反彈幅值。
6.電    流：分、合閘線圈的分、合閘電流值、電流波形圖。
7.動作電壓：數字可調動作電源，自動完成低電壓動作試驗，測量斷路器的動作電壓值。

解決方案：
1、SF6斷路器試驗方案 2、石墨型開關試驗方案

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780

斷路器動作特性分析儀是精心設計的新一代智能儀器，使現場試驗人員操作極其簡便；硬件實現了抗干擾，在軟件上也編制了抗干擾程序。從而提高了可靠性，重復性能好。

技術參數

1、使用環境

輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa

溫度－10～40℃ 濕度 ≦80%RH

2、安全性能

絕緣電阻＞2MΩ

介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3、基本參數

時間：量程 20000.0ms 最小分辯率0.01ms

　　　誤差 ① 200 ms檔位 0.1ms±0.1ms

② 2000 ms檔位 0.1ms±0.1ms

　　　　　③ 20000 ms檔位 1ms±0.1ms

速度：量程　 20.00m/s 最小分辯率0.01m/s

誤差　 ① 0-2m/s以內 ±0.1m/s±1個字

② 2m/s以上 ±0.2m/s±1個字

行程：

	量程	分辯率	誤差
真空斷路器	50.0mm	0.1mm	0.1±1個字
SF₆斷路器	300.0mm	1mm
少油斷路器	600.0mm	1mm

電流： 最大量程 20.00A 分辯率0.01A

輸出電源： DC0～300V數字可調/20A（瞬時工作），分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 10kg

產品描述

GKC8002斷路器動作特性分析儀是精心設計的新一代智能儀器。使現場試驗人員操作極其簡便；硬件實現了抗干擾，在軟件上也編制了抗干擾程序。從而提高了可靠性，重復性能好。
該儀器適用于少油、真空、SF6高壓斷路器動特性綜合測試。也可用于低壓電器，如接觸器、繼電器的分合閘時間、同期性的測量。
